模壓成型 是一種廣泛應用于復合材料制造的工藝，能夠生產高強度、復雜形狀的產品。適當的模具設計對于實現高效、高質量的模具、減少缺陷至關重要。本指南涵蓋模壓模具設計的基本準則，包括材料選擇、模具結構和加工參數等方面的考慮，幫助您為各種應用創建有效的模具。

了解模壓模具設計

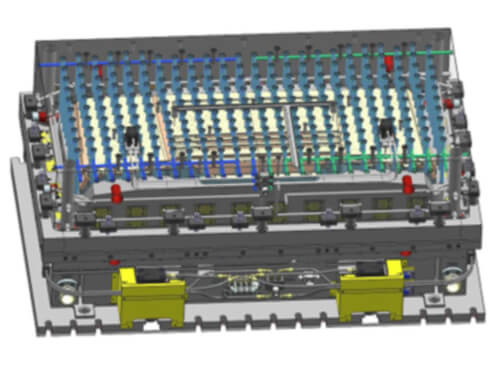

模壓模具設計涉及設計一個能夠應用熱量和壓力，將材料成型為特定形狀的模具。模具設計影響產品質量、周期時間和成型過程的整體效率。模壓成型常用材料包括熱固性聚合物，如 片狀模塑料(SMC)、團狀模塑料(BMC) 以及其他增強塑料。

模壓模具設計的關鍵指南

模壓模具設計需要仔細關注多個關鍵方面，以確保最佳性能。以下是實現最佳結果的一些基本指南：

1. 選擇合適的模具材料

選擇正確的模具材料對于耐用性和耐熱性至關重要。常見的模具材料包括P20鋼、硬化鋼和鋁合金。每種材料在耐磨性、成本效益和加工性方面有所不同：

• P20鋼： 這種材料適合中等批量生產，具有成本和耐用性之間的平衡。
• 硬化鋼： 以其耐用性著稱，適合高產量生產，但成本更高，加工時間較長。
• 鋁： 輕便且易于加工，適合原型和低批量生產，但缺乏鋼的耐磨性。

2. 優化型腔和型芯設計

模壓模具的型腔和型芯設計直接影響最終產品的質量和精度。主要考慮包括：

• 壁厚： 保持模具內壁厚均勻，以防止不均勻冷卻和翹曲。厚度變化會導致成型部件的收縮或應力。
• 脫模角度： 脫模角度有助于更容易脫模，減少產品損壞的風險。通常建議1-3°的脫模角度。
• 筋設計： 添加結構支撐筋時，確保其厚度和間距適當，以避免成型部件中的薄弱點和應力集中。

3. 合適的排氣和頂出系統

有效的排氣對于釋放氣體和防止諸如氣孔和燒痕等缺陷至關重要。此外，可靠的頂出系統對于輕松、安全地取出成型件也必不可少。考慮以下建議：

• 排氣通道： 在關鍵點設置小的排氣通道，以便在模壓過程中排出滯留的空氣，從而改善表面光潔度。
• 頂針： 頂針位置應合理布置，以防止應力痕并確保均勻釋放。確保頂針均衡布置，以避免部件變形。

4. 優化加熱和冷卻通道

在模壓成型中，高效的溫度控制對于確保均勻固化和縮短周期時間至關重要。合理設計的加熱和冷卻通道提高了生產效率和成品質量：

• 均勻加熱： 確保模具均勻加熱，以避免熱或冷點，從而避免成品變形或固化不均勻。
• 冷卻通道布局： 實施平衡的冷卻系統，以管理熱量散失，縮短冷卻時間并防止翹曲。使用仿真工具優化冷卻通道設計。

模壓成型材料的選擇

材料選擇對于實現模壓成型所需的性能至關重要。SMC和BMC是模壓模具中常用的兩種熱固性材料。以下是它們的概述：

• 片狀模塑料(SMC)： SMC是一種纖維增強的熱固性材料，適用于需要高強度和耐久性的應用，如汽車部件。
• 團狀模塑料(BMC)： BMC與SMC相似，但通常用于較小、復雜的部件。它具有優異的耐濕性和耐熱性，適合電氣外殼等應用。

針對模壓成型工藝的設計

模壓成型需要能夠承受高溫和高壓的模具。以下是一些特定于模壓成型過程的設計建議：

• 壓力噸位： 確保模具能夠承受模壓過程中的壓力噸位，這將防止變形并延長模具壽命。
• 預熱： 預熱模具可以降低材料流動阻力，提高表面光潔度并縮短周期時間。這也有助于避免快速溫度變化引起的潛在缺陷。
• 模壓比： 計算適當的模壓比以確保材料的最佳模壓，實現最終部件所需的密度和表面光潔度。

模壓成型中的常見缺陷及其預防方法

了解 模壓成型 中的常見缺陷及其預防方法，對于實現高效的模具設計非常重要：

• 孔隙率： 排氣不良可能導致氣泡滯留，形成孔隙。添加足夠的排氣通道，以便在成型過程中空氣能夠排出。
• 翹曲： 不均勻冷卻或壁厚不一致會導致翹曲。使用平衡的冷卻通道并確保壁厚一致，以最大限度地減少此問題。
• 流痕： 模具溫度低或壓力不足可能導致流痕。預熱模具，并確保材料在足夠的壓力下均勻流動。

模壓模具設計中的測試與仿真

在最終確定模壓模具之前，測試和仿真可以幫助優化設計并減少生產問題。使用模具流動分析軟件，設計人員可以模擬材料流動、溫度分布和排氣，以便在生產前解決潛在問題。

• 有限元分析 (FEA)： FEA 使您能夠分析模具內的應力分布，以防止早期故障并確保耐用性。
• 模具流動仿真： 此技術模擬材料流入模具的過程，幫助識別和解決排氣、填充模式和壓力問題。

結論

模壓模具設計是一個復雜但充滿回報的過程，需要對材料、溫度控制和結構設計進行仔細關注。通過遵循這些準則，制造商可以生產出適用于各種應用的模具，確保一致且高質量的結果。從材料選擇到排氣和頂出，每個模具設計方面都影響其性能和耐久性。對于參與模壓成型的任何人來說，遵循這些準則有助于提高生產效率，減少缺陷并延長模具的使用壽命。
